产品介绍：

极致下料（门业制造）软件详细使用说明书
 门、工业特种门、电梯门套、木门门框套线加工厂
软件组合：一维型材下料V26（门框管材） + 不锈钢装饰专版（门扇板材、折弯门套）
版本：V26；运行环境：Windows7/10/11；

目录

1. 软件概述
2. 前期基础参数设置（首次打开软件必做）
3. 模块一：一维型材下料操作（门框、门边框、套线、方管圆管）
4. 模块二：不锈钢装饰专版操作（门扇板、门套折弯件、二维板材套料）
5. 门厂完整业务实操流程
6. 报表导出、打印、数控设备对接
7. 库存与余料管理操作
8. 报价、订单、生产单据操作



1、软件概述

1.1软件用途

门厂加工全流程工具，完成：零件录入、套料优化计算、自动折弯展开、原材料用量核算、材料利用率统计、余料统计、成本报价、采购单、车间下料单、对接激光/切管数控设备、库存台账管理 。

⚠注意：软件不提供3D门效果图渲染，专注算料、套料、生产加工。

1.2两大模块分工

1）一维型材下料V26：处理长条工件：门框方管、门边框、门套线条、圆管、木线条；一维长条套料优化。
2）不锈钢装饰专版：处理门扇板、门套折弯板件，自动钣金折弯展开，二维大板智能排版，统计刨槽、折弯加工工时费用 。

2、首次启动‑基础参数设置（必须先配置）

2.1工艺损耗参数

1. 一维型材模块【系统设置‑工艺参数】

- 锯缝宽度：按锯片实际填写，合金锯片一般2‑4mm；砂轮锯4‑6mm
- 端头裁料余量：原料两端裁头，每端5‑20mm
- 最小可用余料：例如设置250mm，短于该数值的料头判定废料，不参与库存复用 。

2. 不锈钢装饰专版【参数设置】

- 刀口/激光割缝补偿、板材四边留边量；
- 折弯补偿系数：按板材厚度设置，软件内置参考，也可以自定义；
- 拉丝板材：开启【锁定纹理方向】，保证不锈钢门板纹路统一；
- 工序单价维护：折弯（元/道）、刨槽（元/米）、激光切割（元/米）、焊接、喷涂单价，用于自动报价核算 。

2.2物料基础数据维护

1. 原材料档案：录入管材规格、板材规格，填写采购单价。
2. 客户档案：录入客户名称、联系人，后续报价单直接调用。
3. 仓库期初库存：录入仓库现有板材、管材、旧余料的尺寸、数量，软件可以优先消耗旧料头，节省原材料。

3、模块一：一维型材下料操作（门框、门套线条，门厂门框管材）

适用：门框方管、门边框、门套套线、铝型材门框、木门套线条。

步骤1：新建下料项目

打开一维型材软件，点击【新建项目】，填写项目名称（例如：XX小区不锈钢门订单）。

步骤2：录入原材料

1. 录入标准定尺原材：例如方管6000mm，填写可使用数量。

支持多种不同长度原材混合同步优化计算。

步骤3：录入加工零件（门框、门套各个分段尺寸）

两种录入方式：
①手动逐条录入：零件名称、长度mm、需要数量；
②Excel批量导入：复制Excel表格内【长度、数量】，粘贴导入软件，大批量订单效率高 。

步骤4：执行优化计算

核对锯缝、端头损耗参数无误，点击【计算】按钮。

💡技巧：大批量订单，计算完成后，不修改任何数据，重复点击2‑3次计算，软件会遍历更多排布方案，取最高利用率结果 。

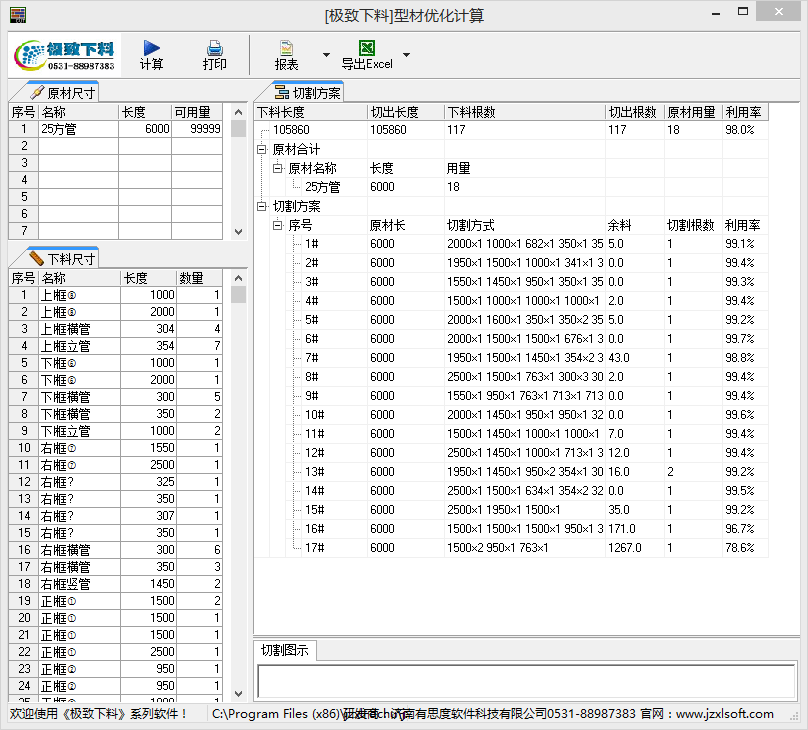

步骤5：查看计算结果

输出关键信息：

1. 需要采购原材总根数、总米数；
2. 材料利用率百分比；
3. 切割方案：每一根原材料上面切哪些零件，给到锯床工人直接使用；
4. 余料清单：本次切割产生的料头，余料长度、数量，可直接做余料入库单。

步骤6：输出单据

可打印或者导出Excel/PDF：

- 原材料采购单；
- 车间锯切下料单；
- 余料入库单；
- 用料成本统计表。

✅数控版额外功能：导出DXF/IGS，对接数控切管机；标准版只有报表，无数控输出文件 。

4、模块二：不锈钢装饰专版操作（门扇板、电梯门套、折弯门板）

工作模式

模式A：软件内部参数化建模（门套、门扇）

1. 新建订单，输入门洞/门扇成品长宽尺寸、折边宽度、板厚；
2. 软件自动钣金折弯展开计算，无需人工查表算折弯余量，自动生成展开后板件长宽；
3. 全部门扇板、门套折弯板件生成零件清单。

模式B：导入CAD图纸（工厂原有图纸，不重新画图）

1. 文件‑导入DXF图纸，软件自动识别图形外轮廓+内孔（多数同类软件只能识别外轮廓）；
2. 导入完成，全部板件直接进入零件列表，参与套料排版，不用重新描图 。

二维板材套料计算

1. 设置大板原材尺寸，例如：1220*2440不锈钢板；设置刀口损耗、是否锁定拉丝纹理方向；
2. 全部门扇、门套板件已经在零件列表；点击【优化计算】；
3. 得到结果：需要大板总张数、板材利用率；可视化排版图；
4. 软件自动统计：激光切割总米数、折弯总道次、刨槽总长度。

输出

1. 纸质加工折弯图纸，车间折弯工直接使用；
2. 导出DXF加工文件，给到激光切割机；
3. 板材下料清单、余料明细。

5、门厂完整业务全流程实操（真实生产顺序）

1. 基础准备：维护材料单价、工序加工单价、仓库库存期初数据。
2. 接收客户订单，记录门洞、门扇尺寸。
3. ✅门框方管、门套长条线条 →【一维型材模块】录入零件，套料计算，得到管材采购、锯切清单。
4. ✅门扇板、门套折弯板件 →【不锈钢装饰专版】建模/导入DXF，折弯展开+二维板材套料，得到板材用量，折弯、刨槽加工统计。
5. 软件合并BOM物料清单：汇总板材、管材、五金配件全部物料。
6. 一键生成客户报价单（材料费+切割费+折弯刨槽+喷涂等全部工序成本），发给客户确认。
7. 客户确认订单，转正式生产订单；输出：原材料采购单、车间下料单、折弯加工图纸。
8. 仓库领料加工；加工完成，切割产生的管材余料、板材余料，执行【余料入库】登记进库存台账。
9. 订单完工，登记客户回款，生成应收款台账。
10.月末导出库存报表、成本利润报表，盘点对账 。

6、报表、打印、数控导出

一维型材输出单据

原料领用单、锯切下料单、余料入库单、成本统计表，支持A4打印，导出Excel/PDF。
数控版：导出DXF、IGS对接数控切管机。

不锈钢装饰专版输出

排版图纸、折弯加工图纸、报价单、生产工单；导出DXF给到激光切割机。

所有单据模板支持自定义，修改公司名称、页眉页脚。

7、库存、余料管理操作（门厂降损耗核心）

1. 原材料入库：采购回来板材、管材，录入入库单，库存数量自动增加。
2. 订单下料出库：下达生产订单之后，软件根据下料清单，自动扣减原材料库存，不用手工记账。
3. 余料入库：切割完成，把本次生成可利用料头，点击余料入库，登记规格、数量存入仓库；下一次新建订单，软件会优先调用库存内的旧余料参与套料，减少买新料。
4. 库存预警：材料不足自动提示，支持导出盘点表。
5. 小于“最小可用余料阈值”的料头，标记废料，不进入库存，避免无效垃圾库存堆积 。

8、报价、订单、财务往来

1. 报价：套料完成后，自动汇总材料成本，叠加折弯、刨槽、切割、喷涂加工费，一键生成报价。
2. 订单存档：历史订单全部保存；同款门套门订单，可以复制旧订单模板快速新建。
3. 回款登记：记录客户定金、尾款，自动统计应收账款；记录给供应商的采购付款，统计应付账款。
4. 各类财务报表：客户对账单、月度营收、订单利润报表导出。

网络多用户版本：办公室、车间、多台电脑共享订单库存数据；单机版仅本机数据有效。
