【案例分析】

钢结构算料软件   应用于秦皇岛天业通联重工科技有限公司

适用于：

   钢结构、钢模板等企业

功能操作：

一）工程管理

  1.1 新建

       点击新建按钮，弹出工程新建窗口。

       如图所示：

录入工程名称、工程地址、生产日期、以及备注信息，点击确定按钮，就可以创建一个工程单据。

1.2 打开工程

     点击打开工程按钮，弹出工程管理窗口

    如图所示：

点击编辑，可以修改工程的基本信息，点击删除，可以删除工程信息，点击打开选择的单据，就可以查看工程的详细信息。

二）工程构件录入

    2.1 点击录入构件，弹出如下窗口



选择构件名称，软件会自动调查 构件的图示，构件的参数，根据图示标注输入相关参数的值即可实现自动算料。

三）工程材料切割优化

   [极致下料]钢结构T5提供了两种材料的优化计算功能。

   3.1 钢板板料的切割优化功能

        软件自动根据构件计算出板件尺寸，自动根据板厚、材质分类，自动实现切割排料的优化计算，以提高钢板的出材率，减少浪费。

       报表支持打印纸张是设置，每张纸打印几个图，以及图示上在字号大小，预览比例，以及图示的显示项目。

      友情提示：切割方案是根据左边的材料类别显示的，需要点击左边的材料，右边才能显示该材料的切割方案。

       自动生成切割方案图，如下图所示：

3.2 软件同时集成了角钢材料的切割优化计算功能。

    软件自动计算出角钢等棒材的长度、以及支数，软件自动实现套裁计算。

   结果如下表：

客户名称:演示数据			山东济南 赵工：18563712391		打印日期	2020-7-20
切割方案:
->原材料	方管-6000×1
合计数量	1根	利用率:	5.0%	长度:	6m	刀缝:5mm
序号	切割方法				根数	每根余料
1).	300×1				1	5700

四）工程报表

   4.1 工程物料清单如下表：

客户名称：演示数据				山东济南 赵工：18563712391			打印日期	2020-7-20
工程物料表->
1)	对称-H型钢	L32	数量:1	H950*400*40*40		4795	2514.4	2514.4
	1>	头部	300×1		2>	腹板	4795×870×1
	3>	翼板	4795×400×2
2)	不对称-H型钢	L33	数量:100	H950*400*(300)*50*40*(35)		5000	2757.31	275731.25
	1>	腹板	5000×875×100		2>	翼板2	5000×300×100
	3>	翼板1	5000×400×100

4.2 尺寸汇总表如下表：

使用材料	板厚	长*(宽)	用量	切割计算
方管		300	1	T
Q345B-Z15	40mm	4795×870	1	T
Q345B-Z15	50mm	5000×875	100	T
Q345B-Z15	40mm	4795×400	2	T
Q345B-Z15	40mm	5000×400	100	T
Q345B-Z15	35mm	5000×300	100	T

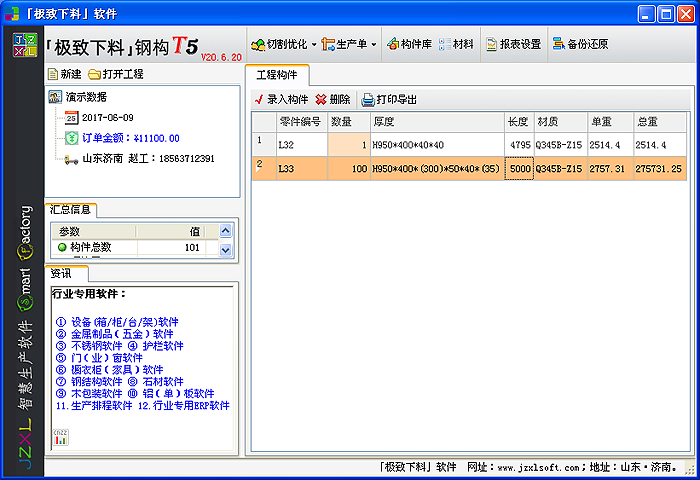

五）系统主界面

     5.1）构件库

     本功能适合用户拓展构件，支持多构件算料的方式进行设置，软件集成了草图绘制功能，非常方便绘制参考草图。

    5.2）报表设置

      本功能方便用户设置打印报表的标题头，比如可以统一设置公司的名称、公司LOGO、公司电话等信息，这样打印出来的报表风格统一。

   5.3）备份欢迎

     本功能只要用于数据的备份与还原操作，当使用软件一段时间后，需要对数据进行备份，以防丢失。
