极致下料｜栏杆设计软件

包含：T5版、标准版、专业版

极致下料·栏杆设计软件 使用说明书

一、产品概述

极致下料栏杆设计软件，面向锌钢、不锈钢、铝合金栏杆加工厂，适用于阳台栏杆、围墙护栏、楼梯栏杆、艺术造型护栏。支持可视化图形绘制栏杆、自定义各类管材构件与艺术造型；自动统计管材、配件用量，支持按材料/平米/长度多模式报价，输出图文生产料单、Excel报表，可对接型材切割优化模块，单据可同步至极致下料生产管理系统，一站式完成栏杆绘图、算料、报价、生产出单全流程。

二、核心功能模块

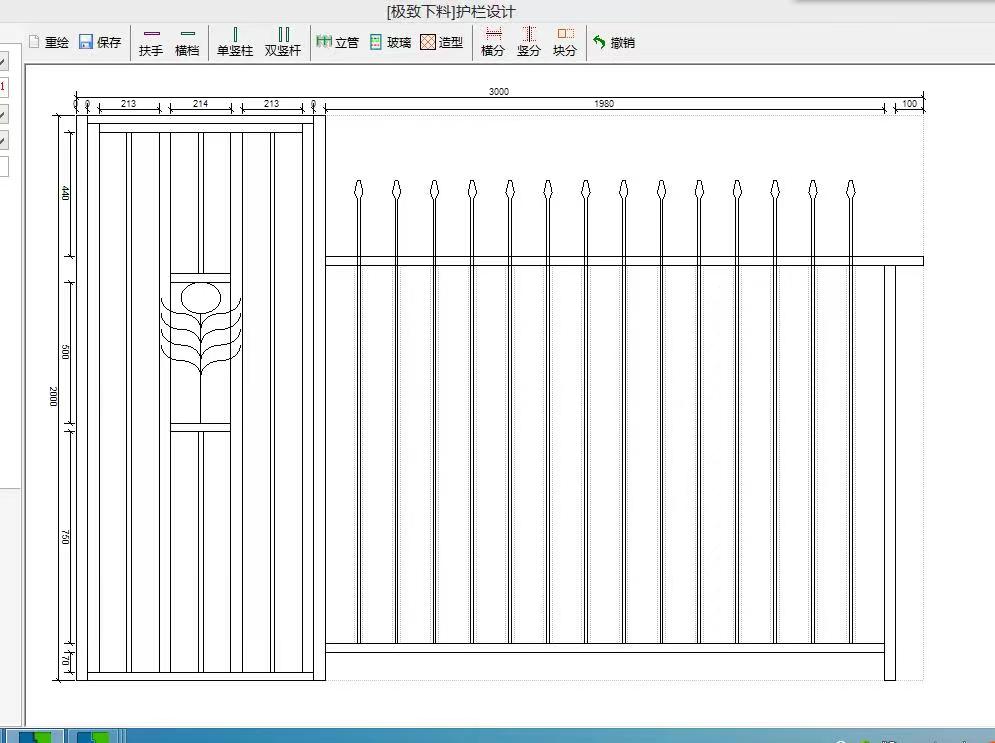

1. 可视化栏杆图形设计

软件提供绘图工具栏：扶手、横档、竖档、单立柱、双立柱、立管、玻璃、造型、横分、竖分、块分。

- 自由绘制分段栏杆，可组合多跨栏杆、带门护栏；

- 内置艺术造型构件，添加花叶、弧形等装饰图案，实现艺术护栏快速出图；

- 支持重绘、保存、撤销，图纸可随时修改调整；

- 图纸自动标注总尺寸、分段尺寸，预览成品效果。

2. 产品系列与材料库管理

- 新建护栏产品系列，例如阳台栏杆、围墙护栏；

- 录入构件管材规格：方管、圆管、腰圆管，设置管材壁厚；

- 绑定配套配件：膨胀螺丝、拉铆钉、固定底座、塑料盖、七字片等；

- 自定义管材、配件采购单价，材料价格统一维护。

3. 设计下单与订单管理

- 新建单据，填写单号、客户、地址、接单员、下单日期；

- 点击【设计下单】，绘制或者添加多款栏杆产品到同一订单；

- 支持多跨护栏、多款式栏杆在同一个订单内汇总；

- 支持编辑、补料、删除产品，管理整单所有护栏。

4. 成本核算，多模式报价

三种报价模式可选：

1. 按长度报价；

2. 按平米报价；

3. 按材料报价（推荐）。

可设置：人工费、安装费、喷涂费、运输力资费、成品保护费、利润率。
软件自动计算：钢材成本、配件成本、成本小计、各项费用，自动算出订单合计报价与利润。

5. 生产报表输出（含图/无图两种）

报表预览支持多种模板：

- 产品明细表（含图）：图纸+尺寸+管材配件清单，下发车间；

- 产品明细表（无图）：纯材料清单，适合下料车间；

- 材料汇总表：整单所有管材、配件汇总统计。

报表功能：字体大小调整、标题边距设置、页面设置、打印、导出Excel。清单包含：方管规格、长度、数量，以及螺丝、底座、盖板等全部配件。

6. 切割优化与生产流转

- 完成料单后，执行【切割优化】，自动计算管材原片排版方案，减少废料；

- 生成切割方案，用于管材下料；

- 确认生产后，订单数据可同步到闲柏下料生产管理系统，生成车间工单，跟踪生产进度、原材料库存。

三、标准操作流程

1. 材料准备：进入材料管理，新建护栏系列，录入管材规格、壁厚、绑定配件；录入材料采购价格。

2. 新建订单：新建单据，填写客户信息。

3. 栏杆绘图：点击【设计下单】，进入绘图界面，使用扶手、立柱、造型等工具绘制栏杆图纸。

4. 设置报价参数：选择报价模式，填写人工、喷涂、运输、利润率等参数。

5. 核算成本报价：软件自动汇总钢材、配件成本，生成订单报价。

6. 预览报表：查看带图/不带图产品明细表，核对图纸与材料清单。

7. 切割优化：执行切割优化，得到管材下料方案。

8. 打印/导出单据：打印生产料单，或者导出Excel；确认生产，同步单据至生产管理系统。

四、适用工厂类型

锌钢阳台栏杆厂、不锈钢围墙护栏加工厂、铝合金栏杆、楼梯护栏、艺术造型护栏生产企业。

五、产品特点

✅ 可视化绘图，自由组合多跨栏杆，支持花叶、弧形等艺术造型；
✅ 完整材料库管理，管材、配件统一维护；
✅ 三种报价模式，自动核算成本、费用、利润；
✅ 含图生产单据，图纸+材料清单一体，车间看图下料；
✅ 支持Excel导出，方便存档；
✅ 对接型材切割优化，节省原材料；
✅ 可和闲柏下料生产管理系统打通，设计订单一键流转车间工单。
