极致下料 木箱设计软件 使用说明书

一、模块简介

极致下料木箱设计软件，专门用于木箱、设备包装箱。可自动生成木箱三维线框效果图、生产批次信息、完整BOM物料清单，支持单箱/多箱图纸同页排版，支持打印、导出Excel。用于生产备料、车间制作、装箱核对、质检，适合电器柜木箱、设备底座包装箱等木包装产品。

核心功能：木箱三维简图展示、BOM物料清单生成、多木箱图纸合并排版、报表打印、物料清单导出Excel。

二、运行环境

操作系统：Windows7 / Windows10 / Windows11
配套：打印机（纸质生产报表打印）、Office（导出Excel物料清单）

三、预览界面顶部工具栏说明

控件/按钮 功能说明
行高 调整报表表格行高度，适配物料清单行数
文字号 调整报表内文字字体大小
图字号 调整木箱图纸上尺寸标注文字大小
页眉(mm) 设置页面顶部留白距离
每页打印【行】、每行【图】 设置一页纸上摆放几个木箱图纸，支持一页放1个或多个木箱简图（例如一页2套木箱图纸）
刷新 修改字号、排版参数后，点击刷新，实时更新预览效果
纸张设置 选择纸张规格（A4等）、页面方向、页边距
打印 输出纸质生产报表，包含木箱效果图+物料清单
导出Excel 将物料清单导出为Excel表格，用于采购备料
显示 调整报表显示相关选项

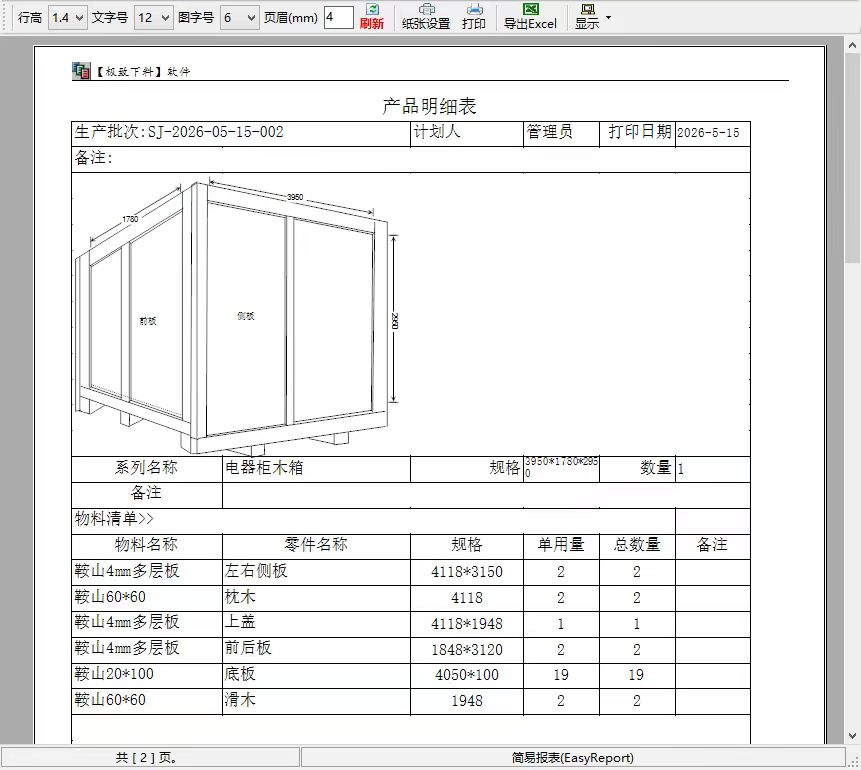

四、报表内容说明

1. 表头信息

- 生产批次：生产任务编号，用于区分不同订单
- 计划人、管理员、打印日期：生产管理信息
- 备注栏：可填写木箱制作要求、防腐、打包等额外说明

2. 木箱三维图纸区域

- 等轴测木箱线框示意图，标注木箱外形总长、总宽、总高
- 标注前板、侧板等木箱构件位置，方便木工看懂箱体结构
- 多箱排版模式：一页可以同时展示多个不同规格木箱图纸，对比查看

3. 产品信息栏

- 系列名称：如电器柜木箱
- 规格：木箱外尺寸（长×宽×高）
- 数量：本批次需要制作的木箱数量

4. 物料清单（BOM）

栏目 说明
物料名称 原材料名称，例如4mm多层板、60×60木方
零件名称 木箱构件名称：左右侧板、上盖、前后板、枕木、滑木、底板等
规格 零件长宽尺寸
单用量 单个木箱需要该零件的数量
总数量 整批订单一共需要该零件总件数
备注 可填写加工要求

五、标准操作步骤

1. 生成木箱产品明细
在极致下料软件内录入木箱结构、板材、木方零件信息，系统自动汇总零件清单，生成木箱三维简图。
2. 进入报表预览界面
打开产品明细表预览窗口。
3. 调整报表排版
设置行高、文字号、图字号；设置每页图纸数量；调整页眉。修改完成点【刷新】，查看预览效果。
4. 纸张设置
选择纸张大小，设置横向/纵向、页边距。
5. 输出报表

- 打印：直接打印纸质生产单，下发木工车间制作木箱；图纸+物料清单在同一张纸上。
- 导出Excel：导出物料清单，交给采购备料、仓库领料。

六、使用要点

1. 图纸仅为木箱结构示意，零件加工尺寸以下方物料清单内规格为准。
2. 多个木箱订单时，可设置一页多张图纸，节省打印纸张。
3. 可在备注栏填写木箱要求：熏蒸、打包、倒角、防腐处理等工艺要求。
4. 修改木箱零件数据后，需要重新生成报表并刷新预览。

七、常见问题

1. 图纸上文字太小：调大【图字号】，刷新预览。
2. 表格文字拥挤：调大【行高】和【文字号】。
3. 图纸超出页面：打开【纸张设置】调整页边距，或减少一页摆放的图纸数量。
4. 需要单独备料清单：使用【导出Excel】功能，单独提取物料BOM。
